Cum aleg motsauul pas cu cuplu mare potrivit pentru aplicația mea?

Selectarea motorului pas cu cuplu optim optim este o decizie inginerească critică care are un impact direct asupra performanței, fiabilității și rentabilității unei aplicații. Spre deosebire de componentele standard disponibile, aceste motoare nu sunt o soluție unică. Procesul necesită o examinare meticuloasă a caracteristicilor motorului și o înțelegere profundă a cerințelor aplicației.

Înțelegerea principiilor de bază ale motoare pas cu cuplu mare

Înainte de a aborda criteriile de selecție, este esențial să înțelegeți ce anume deosebește un motor pas cu cuplu ridicat. În principiu, un motor pas cu pas transformă impulsurile electronice în mișcări mecanice precise ale arborelui. Denumirea „cuplu mare” se referă la motoarele proiectate pentru a furniza o forță de rotație semnificativ mai mare la viteze mici, comparativ cu omologii lor standard. Acest lucru le face indispensabile în aplicațiile în care este necesară o forță mare de reținere sau capacitatea de a deplasa cu precizie sarcini grele. Cuplul de ieșire este în principal o funcție de dimensiunea fizică a motorului, designul magnetic intern și curentul furnizat de driverul acestuia. Această relație dintre designul fizic și intrarea electrică este piatra de temelie a alegerii motorului potrivit. Un furnizor care oferă personalizare înțelege că atingerea echilibrului potrivit este esențială, deoarece fiecare model poate fi adaptat pentru cerințele specifice ale clienților, asigurându-se că fiecare componentă este proiectată ținând cont de specificațiile exacte.

Un cadru pas cu pas pentru selecție

Procesul de selecție poate fi împărțit într-o evaluare sistematică a cerințelor aplicației dumneavoastră în raport cu capacitățile motorului.

1. Definiți cerințele mecanice ale aplicației dvs

Primul și cel mai important pas este cuantificarea cerințelor mecanice ale sistemului dumneavoastră. Aceasta implică calcularea sarcinii, vitezei și preciziei necesare.

Cerințe de cuplu: Acesta este cel mai critic factor. Trebuie să determinați atât cuplul de reținere , care este cuplul pe care motorul îl poate exercita atunci când staționează și este alimentat, iar cuplul dinamic necesare pentru a accelera și deplasa sarcina. Cuplul dinamic trebuie să fie suficient pentru a depăși inerția sarcinii și orice frecare prezentă în sistem. Subestimarea cuplului este o cauză comună a defecțiunii motorului, care are ca rezultat pași ratați, blocare și generare excesivă de căldură. Este întotdeauna prudent să includeți o marjă de siguranță, de obicei 20-30%, peste cerința dvs. de cuplu maxim calculată. Acest lucru asigură o funcționare fiabilă în condiții variabile și prelungește durata de viață a motorului.

Cerințe de viteză: Gama de viteză operațională a aplicației dvs. este vitală, deoarece cuplul de ieșire al unui motor este invers legat de viteza acestuia. Pe măsură ce viteza de rotație crește, cuplul disponibil scade, relație reprezentată grafic de a curba cuplu-viteză . O aplicație care necesită un cuplu mare la viteze mari va avea nevoie de un motor mai mare și mai puternic sau de o tehnologie complet diferită. Trebuie să identificați viteza maximă la care trebuie să ruleze aplicația dvs. și să verificați dacă motorul poate furniza cuplul necesar la acea turație din curba sa cuplu-viteză.

Rezoluție și acuratețe: Rezoluția pozițională necesară va influența alegerea unghiului de pas. Motoarele standard au un unghi de pas de 1,8 grade (200 de pași pe rotație), în timp ce modelele de înaltă rezoluție oferă 0,9 grade (400 de pași pe rotație). Pentru aplicații care necesită o mișcare foarte lină și o poziționare mai fină, micropasare driverele pot fi folosite pentru a împărți electronic acești pași de bază, dar este important de reținut că micropasul poate reduce ușor cuplul disponibil. Precizia necesară va dicta nivelul necesar de control și tipul de tehnologie a driverului.

2. Determinați constrângerile fizice și de mediu

Motorul trebuie să se încadreze fizic în designul dumneavoastră și să supraviețuiască mediului său de funcționare.

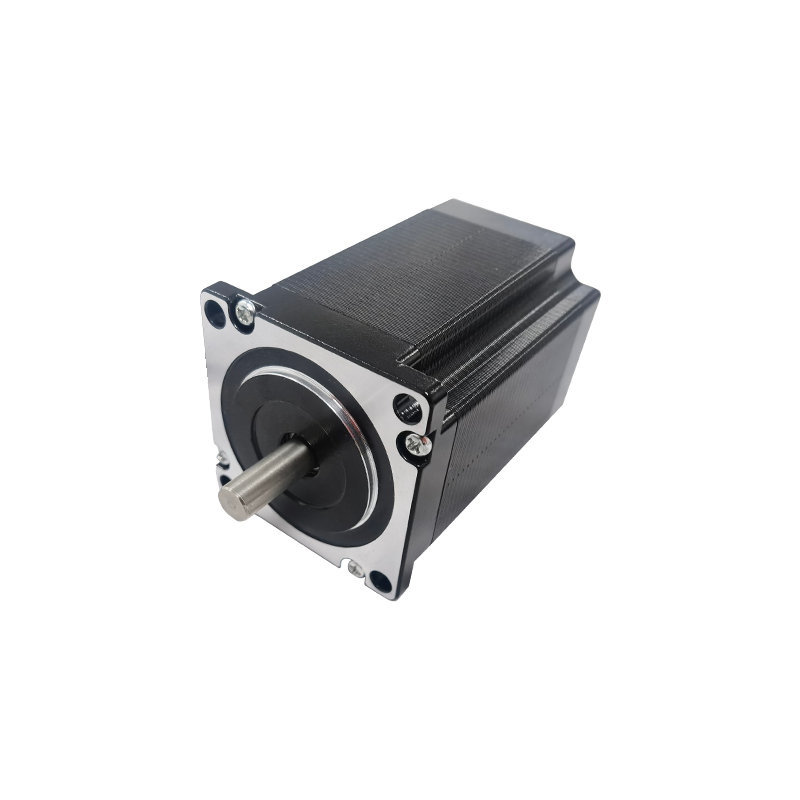

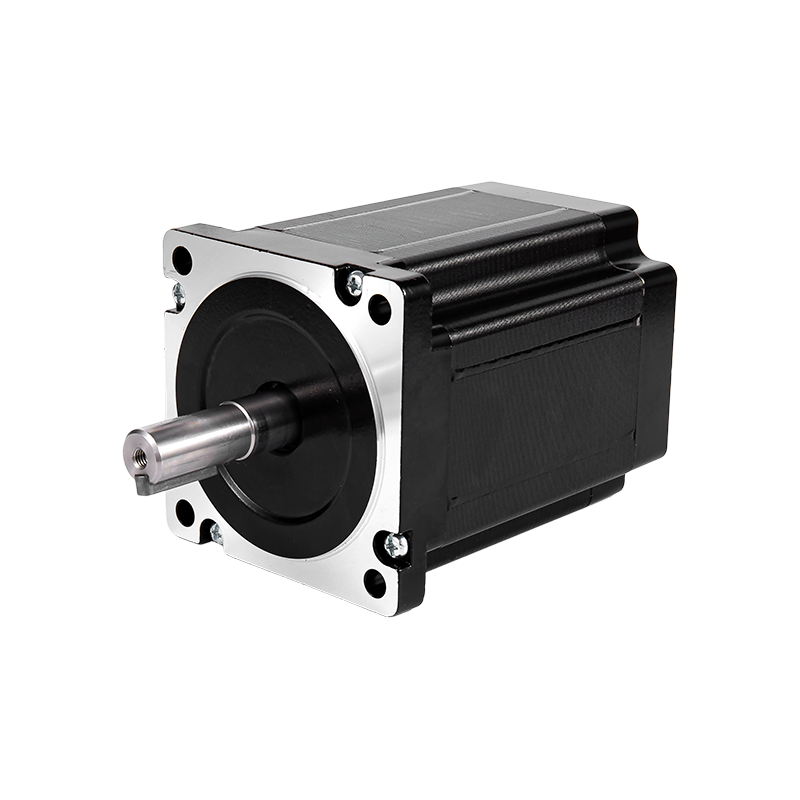

Dimensiune și montaj (dimensiunea cadrului NEMA): Dimensiunile fizice ale motorului sunt adesea standardizate de Dimensiunile cadrului NEMA (cum ar fi NEMA 17, NEMA 23 sau NEMA 34). O dimensiune mai mare a cadrului permite, în general, un cuplu mai mare. Trebuie să selectați o dimensiune a cadrului care se potrivește cu designul dumneavoastră mecanic și oferă interfața de montare necesară. În plus, greutatea motorului poate fi o problemă în aplicațiile portabile sau cu mișcare verticală.

Conditii de mediu: Mediul de operare afectează profund selecția motorului și longevitatea. Luați în considerare factori precum temperatura ambiantă, prezența contaminanților, umiditatea și vibrațiile. Motoarele standard sunt potrivite pentru medii benigne, dar aplicații în facilitati medicale or facilitati de laborator ar putea necesita componente compatibile cu camera curată. Mediile dure, cum ar fi cele întâlnite în mașinile auto sau în setările industriale în aer liber, necesită motoare cu specific niveluri de protecție la pătrundere (IP). pentru a proteja împotriva prafului și umezelii. Temperaturile ambientale ridicate pot necesita un motor cu o clasă de izolație de temperatură mai mare sau răcire forțată pentru a preveni demagnetizarea magneților interni.

3. Selectați componentele electrice adecvate

Un motor pas cu pas nu funcționează izolat; face parte dintr-un sistem. Alegerea driverului și a sursei de alimentare este esențială pentru atingerea performanței dorite.

Selecția șoferului: Driverul este controlerul electronic care traduce semnalele de impuls de la un indexator sau un controler de mișcare în curentul trimis către înfășurările motorului. Curentul nominal al șoferului trebuie să se potrivească sau să depășească curentul de fază al motorului. Alegerea unui driver care acceptă micropasare poate îmbunătăți în mod semnificativ fluiditatea mișcării și poate reduce zgomotul audibil. În plus, șoferii moderni încorporează adesea algoritmi avansați pentru a minimiza rezonanța și pentru a optimiza cuplul în intervalul de viteză. Sinergia dintre motor și șofer este atât de esențială încât un parteneriat strâns de lucru cu furnizorul dvs. poate duce la o soluție totală care combină inovația cu performanța practică.

Cerințe de alimentare: Sursa de alimentare trebuie să furnizeze o tensiune și un curent capabile să conducă motorul la nivelul de performanță necesar. O regulă generală este că o tensiune de alimentare mai mare permite motorului să atingă viteze mai mari fără o pierdere drastică a cuplului. Sursa de alimentare trebuie să fie dimensionată pentru a furniza curentul necesar înfășurărilor motorului, în special în condiții de sarcină de vârf. O sursă de alimentare subdimensionată va duce la probleme de performanță și potențiale defecțiuni.

4. Luați în considerare optimizarea performanței și asigurarea calității

Dincolo de specificațiile de bază, mai mulți factori contribuie la succesul pe termen lung al unei integrări.

Importanța controlului calității: Fiabilitatea unui sistem de mișcare depinde de consistența și durabilitatea componentelor sale. Un robust sistem QC este nenegociabil pentru asigurarea unei calități bune și stabile. Aceasta înseamnă că fiecare motor ar trebui să funcționeze identic cu specificațiile sale, lot după lot. Inconsecvențele în producție pot duce la defecțiuni pe teren, timpi de nefuncționare și costuri crescute. Atunci când se evaluează furnizorii, angajamentul lor față de asigurarea calității ar trebui să fie un aspect primordial.

Valoarea unui furnizor cuprinzător: Aprovizionarea de componente de la mai mulți furnizori poate introduce probleme de compatibilitate și complexitate logistică. Există un avantaj semnificativ în a lucra cu un furnizor care oferă o serie completă de produse, permițând o experiență de achiziție „unică”. Acest lucru este valabil mai ales atunci când un proiect implică capacități de producție complementare, cum ar fi carcase personalizate prin turnare sub presiune sau specializate cablaje de sârmă . Având un singur punct de contact pentru un ansamblu mecatronic complet, eficientizează lanțul de aprovizionare și asigură o mai bună integrare între piese.

Rezumatul parametrilor cheie de selecție

Următorul tabel consolidează factorii primari de luat în considerare în timpul procesului de selecție.
